变电站绝缘性能在线监测系统是变电站绝缘故障早期预警系统，包括湿度传感单元、臭氧传感单元、温度传感单元、超声波传感单元和通信传输单元；所述湿度传感单元通过检测变电站，诊断绝缘强度是否下降；所述臭氧传感单元通过监测臭氧含量的变化，诊断是否有放电的存在；所述温度传感单元采用多个温度传感器，测量环境温度，柜体内、外温度，通过算法诊断是否存在放电引起的温升；所述超声波传感单元用40kHz窄带声波的监测，诊断放电；所述通信传输单元通过站内GSM通过移动通信网络，向负责人提供警告及下降程度的数据。本产品通过检测湿度和侦测局部放电来达到对绝缘强度下降进行预警的技术手段，实现变电站绝缘故障早期预警功能。

变电站绝缘性能在线监测系统主要包含：

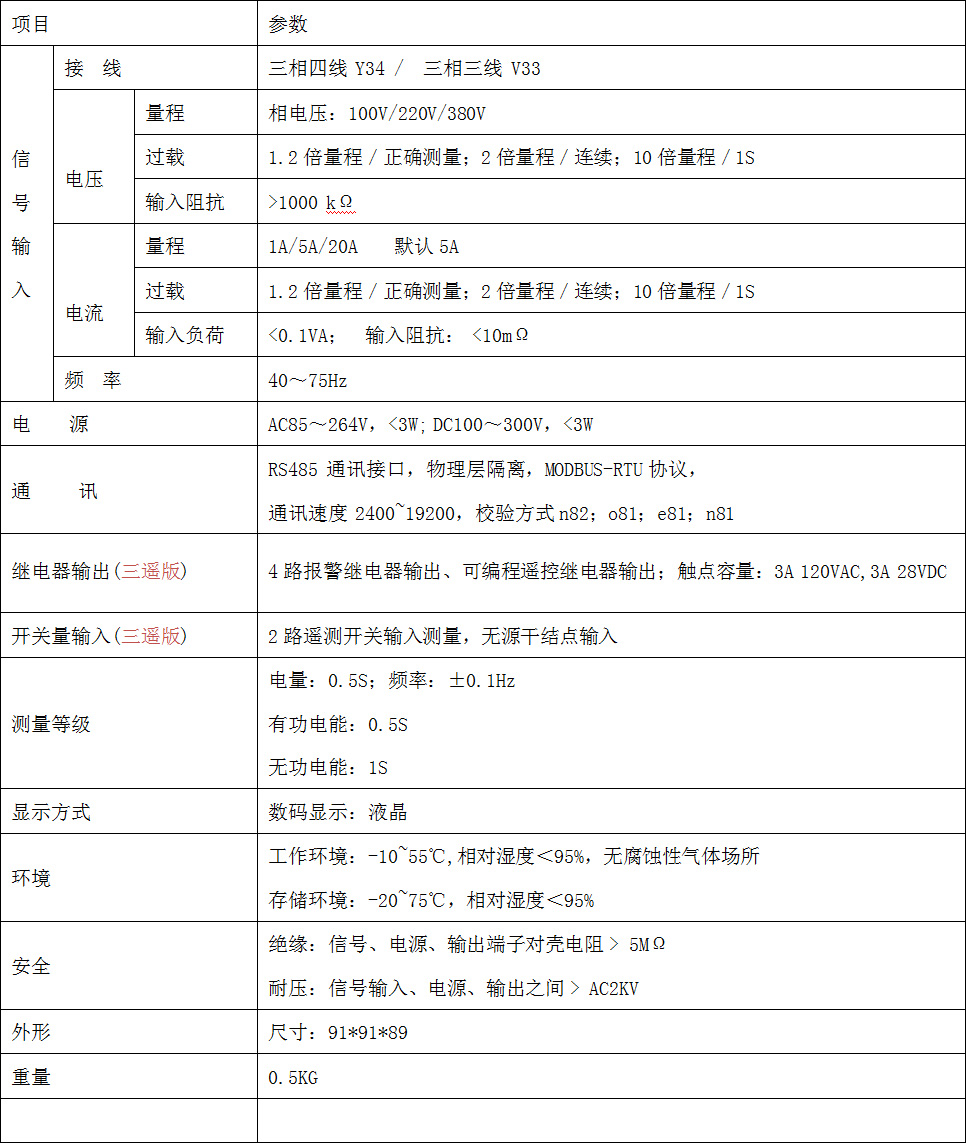

一、多功能电力监测表

1.1功能

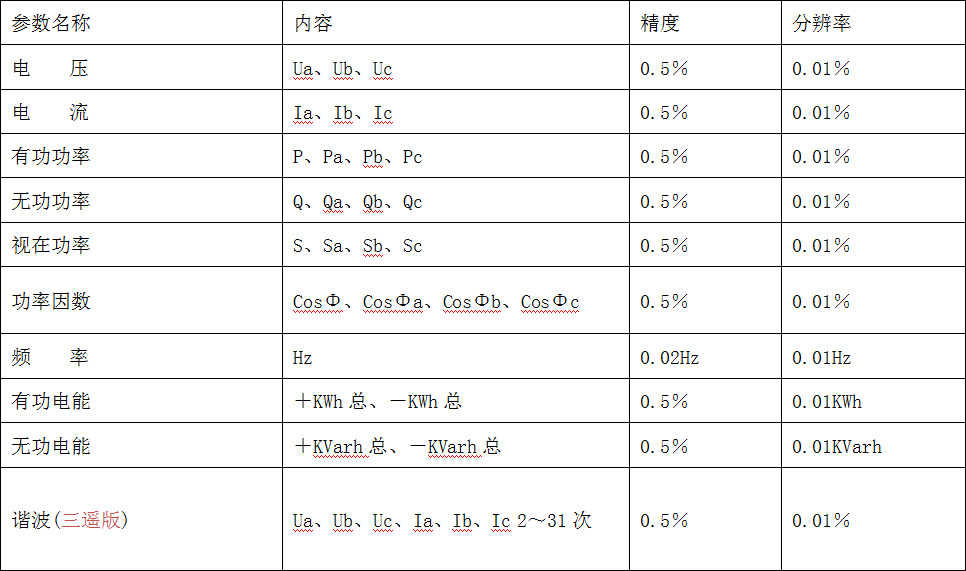

1.2、准确度

1.3、安装与接线

1.3.1、仪表尺寸

二、环境监测表

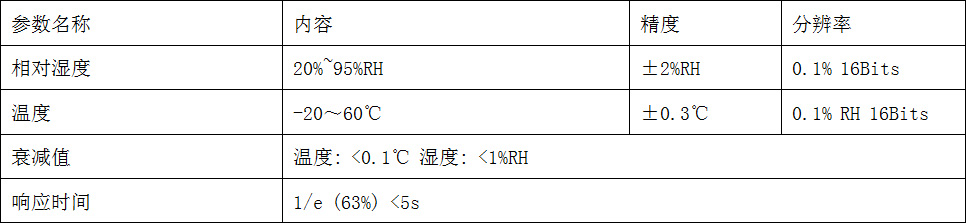

2.1温湿度测量

2.2噪声测量

测量范围：20-60dB

采样速率：1秒/次

频率响应: 5～8000 Hz

精度：±1.5dB

温度范围：-10-50℃

2.3臭氧气体检测模块

检测浓度范围：10-1000ppb（臭氧）
清洁空气中电压：≤1.5V
灵敏度：≥3%
响应时间：≤1S（预热30-50分钟）
回复时间：≤30S

工作温度：-10~50℃（标称温度20℃）
工作湿度：95%RH（标称湿度65%RH）
