一、概述

随着社会经济的不断发展,各行各业对电力自动化设备的依赖程度不断加深,对电网供电可靠性的要求在不断提高.但是,由于自然条件的限制,配电设施往往以户外设备和架空线路为主,在受到恶劣天气的影响下,容易出现故障停电,由于停电故障风险的不可预测性,一旦出现停电,如果用户未能及时发现用电故障,那么极有可能发生人身安全事故、环境污染事故、造成极大的经济损失.

为避免以上情况的发生,在低压用户总进开关处安装我公司开发生产的智能电压监测终端,该产品与低压主进线开关配合使用,当发生停电或断相故障时, GSM模块通过发送短信和拨打电话的方式及时通知用户用电故障, 并及时切断主进线开关,保证低压用电设备不受损坏.

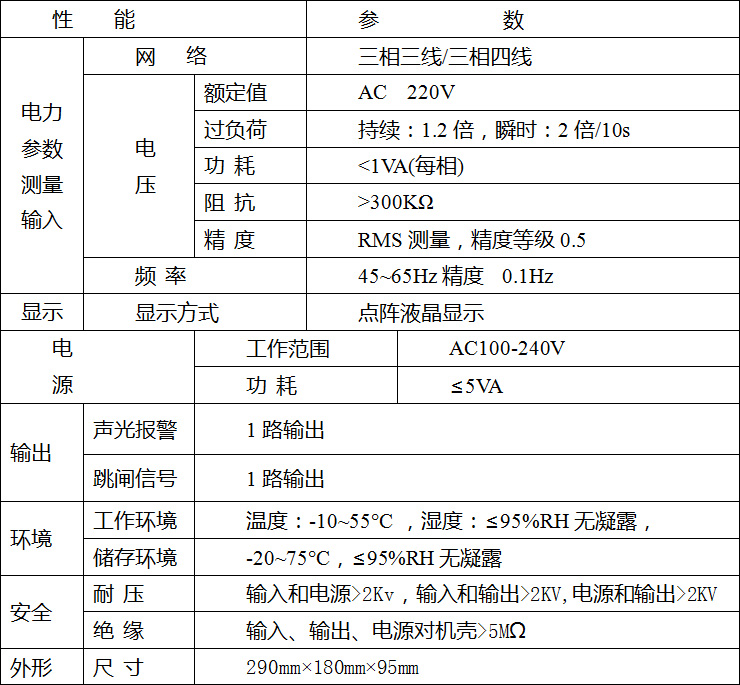

二、技术参数

三、安装与接线

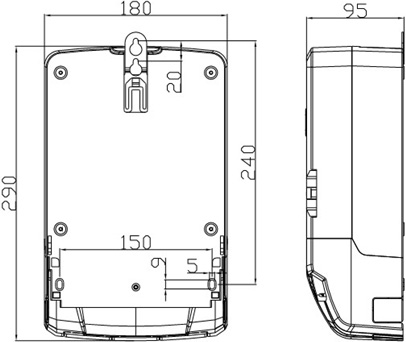

1.安装尺寸

2.安装方法：

使用设备后挂环,把设备安装在墙壁或者表箱中设备底部还有安装孔,帮助固定设备。

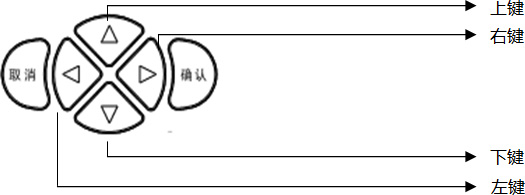

3．按键定义：

4.SIM卡安装

SIM卡安装在终端模块盒内（打开模块盒上的盖板，将已开通GPRS业务功能的移动SIM卡安装在卡座里，注意SIM卡的正反）.

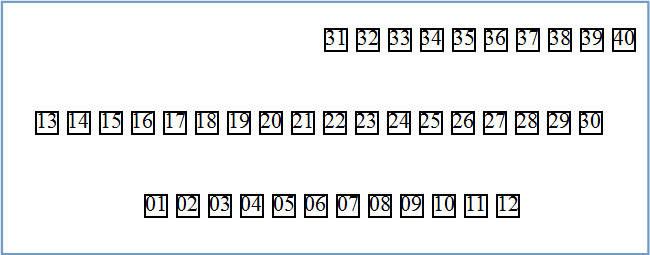

5.终端接线

终端共有上中下三排接线端子其定义如下:

31 32为跳闸信号端子,输出24V直流电压.

33 34为声光报警信号端子,输出5V直流电压.

38 39 40为485通讯接口端子.

13 14 15 16为交流电压输入端子,依次为UA,UB,UC,UN.

17为接地端子.

四、设置与显示

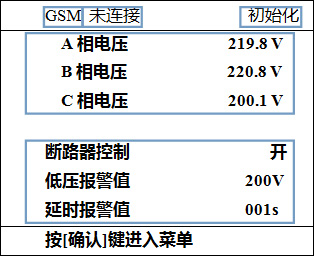

1.”测量数据”界面

[GMS]位置显示:GSM模块硬件状态.

”GSM”表示GSM硬件已连接.

“空”没有显示表示GSM硬件没有连接.

[未连接]显示:GSM模块连接状态.

”未连接”表示当前没有与模块成功连接或连接中.

”已连接”表示成功与GSM模块连接.

[初始化]显示:系统状态和通讯状态.

”初始化”表示系统初始化,此时系统不接受按键指令,直到初始化完成.

“拨号中”表示正在拨打号码,此时系统不接受按键指令,直到拨号完成.

“接收中”表示接收短信过程中,此时系统不接受按键指令直到接收完成.

“空”表示系统空闲状态

中间位置显示:电压测量值

底部位置显示:设置的参数内容

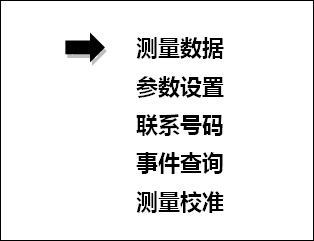

2.菜单界面

3.”参数设置”界面

在”菜单界面”光标指向参数设置时按[确认]键进入, 按[上键]/[下键]移动光标,按[确认]键设置光标指向内容, 按[上键]/[下键]修改内容值, 按[取消]键退出.

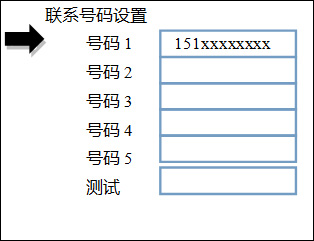

4. ”联系号码”界面

在”菜单界面”光标指向联系号码时按[确认]键进入, 按[上键]/[下键]移动光标,按[确认]键设置光标指向内容, 按[上键]/[下键]修改内容值, 按[取消]键退出,并提示是否保存.

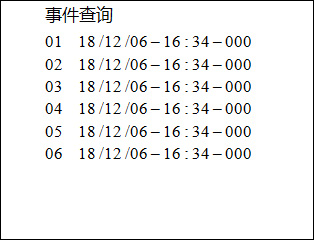

5. ”事件查询”界面

在”菜单界面”光标指向事件查询时按[确认]键进入, 按[上键]/[下键]翻页共48条数据,按[取消]键退出.

显示内容格式:年/月/日-时:分-故障码,故障码为3位显示分别代表ABC三相,0,代表正常1代表掉电,2表示欠压,3表示暂时中断,4表示欠压恢复,5表

示掉电恢复.

例:18/12/06/-16:34-001表示18年12月06日16点34分,A相电压正常,B相电压正常,C相电压掉电

6. ”测量校准”界面

此界面为设备维护界面,不需要操作,按[取消]键退出.

五、功能说明

在出现非正常供电情况下，通过GSM模块向联系人拨号并以短信方式向联系人发送短信，告知相应的信息，同时就地给出声光报警信号。拨号方式为依次拨打联系人号码,未接通的情况下重播一次,如果还未接听,拨打下一个联系人号码,直到有联系人接听或循环拨打完5个联系人.在电网停电后，由后备电源向监测装置供电，以保证将信息通知到用户端。在拨号及发送短信的同时，根据故障类型及用户设置断路器控制开关，决定是否输出跳闸信号,监测装置可根据需要设置延时报警值避开重合闸等类型的电压短时中断而造成的误发报警信息。

六、短信设置功能

1.设置号码

电压异常时依次拨打电话发送短信的号码, 共可设置5组号码,号码用”/”符隔开.

例:设置5组151开头号码

手机编辑短信:

设置号码151xxxxxxxx/151xxxxxxxx/151xxxxxxxx

/151xxxxxxxx/151xxxxxxxx

设置成功会收到装置发回短信,回复内容:设置成功.

2.设置地址

电压异常时发送短信内容时发送的本终端物理位置地址,可设置小于40个中文汉字.

例:设置地址为:中国江苏01

手机编辑短信:

设置地址中国江苏01

设置成功会收到终端发回短信,回复内容:中国江苏01(发送的地址).

七、维护和修理

1. 每隔半年或一年，应清除终端外壳上的积尘。

2. 在安装、维修设备时，人体切勿接触带有高压的部件，以免造成人身事故。

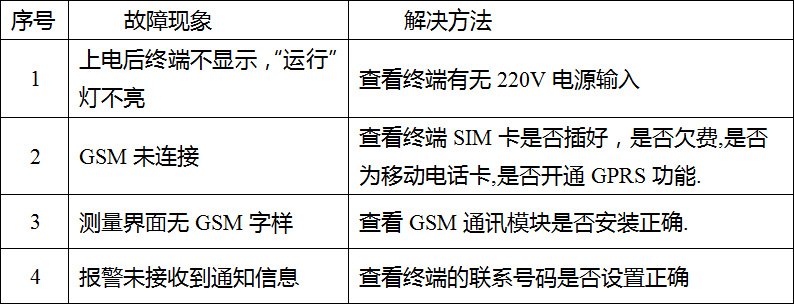

3. 常见故障及排除方法间下表。
